Dans le paysage toujours plus connecté de la télécommunication en 2025, la fibre optique occupe une place centrale pour garantir des débits élevés, stables et durables. La jarretière fibre Orange, élément souvent méconnu mais essentiel du réseau FTTH, joue un rôle clé dans la qualité des connexions domestiques et professionnelles. Cette courte liaison entre le boîtier de terminaison optique (PTO) et la box fibre exige une compréhension précise de ses caractéristiques, types et modalités d’installation afin d’assurer une performance optimale. À travers une approche méthodique, ce dossier expose les fondements techniques, les différents modèles disponibles, ainsi que les bonnes pratiques d’usage indispensables pour techniciens et particuliers curieux.
1. Les fondements techniques et caractéristiques des jarretières fibre optique Orange
Une jarretière fibre optique est un câble à fibre optique court, équipé de connecteurs optiques à ses deux extrémités, destiné à relier deux équipements proches sur un réseau. Dans le cadre des installations Orange FTTH (Fiber To The Home), ces jarretières servent principalement à connecter le Point de Terminaison Optique (PTO) — souvent détecté par son boîtier mural avec connecteur SC-APC — à la box internet optique.
Essentiellement, la jarretière est constituée de :
- Deux fibres optiques protégées par une gaine externe, destinée à les préserver des agressions mécaniques et environnementales.
- Un connecteur optique à chaque extrémité, garantissant la transmission du signal lumineux avec le minimum de perte.
Dans le cadre d’Orange, la fibre utilisée est généralement une fibre monomode (OS2), indiquée par une gaine jaune et des connecteurs spécifiques. Le connecteur SC-APC (de couleur verte) est systématiquement employé côté PTO pour limiter les réflexions et pertes optiques. De l’autre côté, la box peut être équipée d’un connecteur similaire ou d’un autre type compatible.
Une fiche technique de référence distingue notamment :
| Caractéristique | Jarretière Monomode (Orange) | Jarretière Multimode (autres usages) |
|---|---|---|
| Diamètre du noyau | 8 à 10 microns | 50 à 62,5 microns |
| Couleur de gaine | Jaune | Orange, Bleu, Rose, Vert (selon OM1 à OM5) |
| Type de connecteur courant | SC-APC (vert), LC-UPC (bleu possible) | SC-UPC, LC-UPC principalement |
| Longueur type | 1-3 mètres (installation domestique) | Selon besoin, souvent plus long en datacenter |
- À surveiller : La manipulation des connecteurs SC-APC nécessite précaution car leur polissage en angle est fragile et sensible aux rayures.
- À retenir : Utiliser les jarretières fournies par Orange est recommandée pour garantir la compatibilité et la performance de la liaison.
2. Les différents types de jarretières fibre optique, leurs usages et spécificités
Choisir une jarretière pour une installation fibre Orange ne se limite pas à raccorder deux points. Le type de jarretière dépend à la fois des exigences de transmission, du contexte d’installation et des équipements à connecter. On distingue principalement :
- Jarretières monomodes (OS2) : Ces câbles possèdent un cœur très fin et ne transportent qu’une seule source lumineuse. Leur faible atténuation sur de longues distances est adaptée à la FTTH, où la liaison entre PTO et box se fait généralement sur quelques mètres à plusieurs kilomètres dans les infrastructures remontantes.
- Jarretières multimodes (OM1 à OM5) : Avec un cœur plus large, ces câbles peuvent transmettre plusieurs signaux lumineux, adaptés aux réseaux locaux professionnels ou datacenters. Leur portée est plus limitée mais ils permettent de transmettre des débits élevés à courte distance.
Dans le cadre des installations Orange Résidentiel, les jarretières sont généralement monomodes, avec un connecteur SC-APC de couleur verte. Ce choix vise à limiter la réflexion du signal et à maintenir un taux d’atténuation très faible. En revanche, les professionnels peuvent recourir à des jarretières avec connecteurs LC-UPC, notamment pour des équipements comme des switchs, lorsque le format compact est privilégié.
Le polissage des connecteurs optiques joue un rôle crucial :

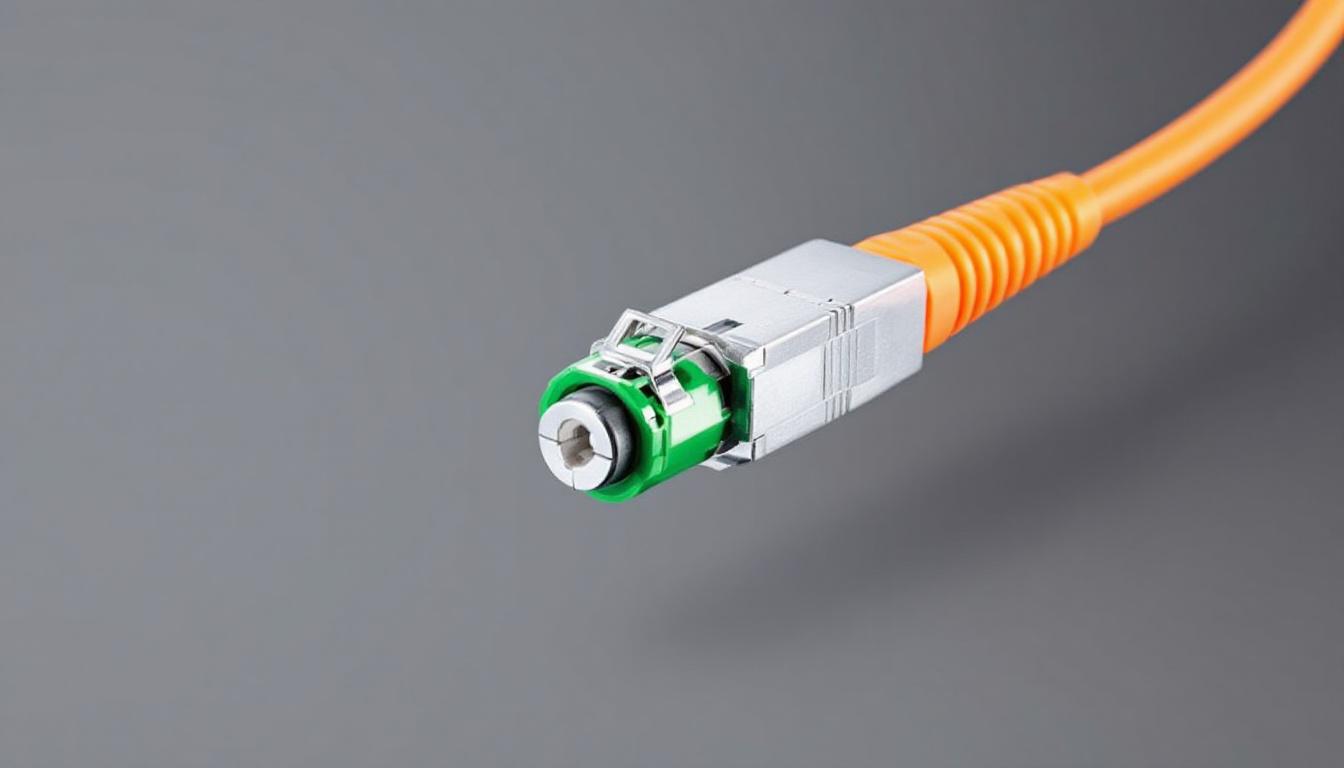

- APC (Angled Physical Contact) : polissage en angle à 8°. Cet angle minimise les reflets indésirables, ce qui est essentiel dans les réseaux FTTH. Le connecteur vert est caractéristique.
- UPC (Ultra Physical Contact) : polissage droit. Moins cher, souvent bleu, il convient pour des usages où les pertes dues aux reflets doivent rester minimes et contrôlées.
Voici un tableau simplifié pour comprendre les différences entre les jarretières les plus courantes :
| Type de jarretière | Couleur du connecteur | Polissage | Usage typique | Avantages | Limites |
|---|---|---|---|---|---|
| SC-APC | Vert | Angled (8°) | FTTH, PTO Orange | Réduction des refléxions, haute qualité | Fragilité, manipulation délicate |
| LC-UPC | Bleu | Droit | Equipements actifs réseau | Compact, moins fragile | Plus de pertes par réflexions |
| SC-UPC | Bleu | Droit | Réseaux multimode court | Coût moindre | Moins performant sur longues distances |
La diversité dans les types de jarretières impose une vigilance particulière pour éviter de mélanger des types incompatibles. Cela engendrerait une dégradation significative du signal, parfois irréversible sans intervention.
3. Installation sécurisée et bonnes pratiques pour optimiser la jarretière fibre Orange
Le montage d’une jarretière fibre Orange ne s’improvise pas. Au-delà de la simple connexion physique, plusieurs étapes méthodiques garantissent une liaison pérenne et optimale :
- Vérification préalable : Confirmer que la jarretière est bien compatible avec le PTO et la box, notamment au niveau du type de connecteur et du polissage.
- Manipulation des connecteurs : Toujours manipuler les connecteurs par leur corps, éviter de toucher le bout de la fibre pour limiter toute contamination par poussière ou blessures du polissage.
- Nettoyage systématique : Avant chaque connexion, utiliser un kit de nettoyage spécifique (brosses à fibre, lingettes isopropanol) pour éliminer poussières et huiles fines.
- Connexion douce : Enfoncer le connecteur sans forcer, ressentir la résistance puis le clic de verrouillage.
- Fixation et passage du câble : Positionner la jarretière sans contrainte mécanique, éviter les plis serrés, privilégier le rayon de courbure minimum indiqué (généralement ≥ 30 mm).
- Tests et mesures : Utiliser un réflectomètre optique (OTDR) pour valider la continuité et la qualité du signal après installation.
La principale erreur est la tentative de tirer ou d’installer la jarretière dans des passages étroits pouvant déformer la fibre, causant ainsi une perte de performance ou un risque de rupture.
Une alternative pour surmonter des contraintes d’espace consiste à privilégier des jarretières LC à faible encombrement, fournissant des solutions plus souples et compactes dans les baies de brassage ou dans l’environnement domestique.
À retenir : Chaque installation doit faire l’objet d’une prise de mesures précises et d’une documentation des composants utilisés. Ce processus garantit le maintien du niveau de service et facilite la maintenance.
Questions fréquemment posées sur les jarretières fibre Orange
- Peut-on rallonger une jarretière fibre Orange autour de la maison ?
La rallonge est possible mais déconseillée en usage domestique Orange car elle augmente le risque de pertes et fragilise la liaison. Préférez plutôt une jarretière de longueur adaptée dès l’installation. - Orange fournit-il différentes longueurs de jarretières ?
Oui, Orange fournit en général des longueurs standards (1 à 3 mètres). Pour des besoins spécifiques, il est préférable de commander une jarretière certifiée par un fournisseur spécialisé. - Quelle est la différence entre SC-APC et LC-UPC ?
Le SC-APC possède un polissage en angle (vert) adapté aux installations FTTH, tandis que le LC-UPC, plus compact et en polissage droit (bleu), est souvent utilisé dans les équipements actifs. - Comment nettoyer efficacement les connecteurs fibre ?
Utilisez des lingettes et outils spécialement conçus, évitez les nettoyages improvisés. La propreté est cruciale pour éviter l’atténuation du signal. - Peut-on mélanger les fibres monomodes et multimodes ?
Non, le mélange entraine des pertes considérables et une rupture de la liaison. Chaque type doit être utilisé exclusivement dans son contexte.
